Вольт (V) — це одиниця напруги. Напруга — це те, що «штовхає» електричний струм по проводу. Для сталого струму в резистивному колі потрібні різниця потенціалів і замкнений шлях. Напруга може бути присутня й у розімкненому колі, коли струму немає.
Думайте про напругу як про тиск у водопроводі: різниця тиску створює потік, якщо шлях для води відкритий.

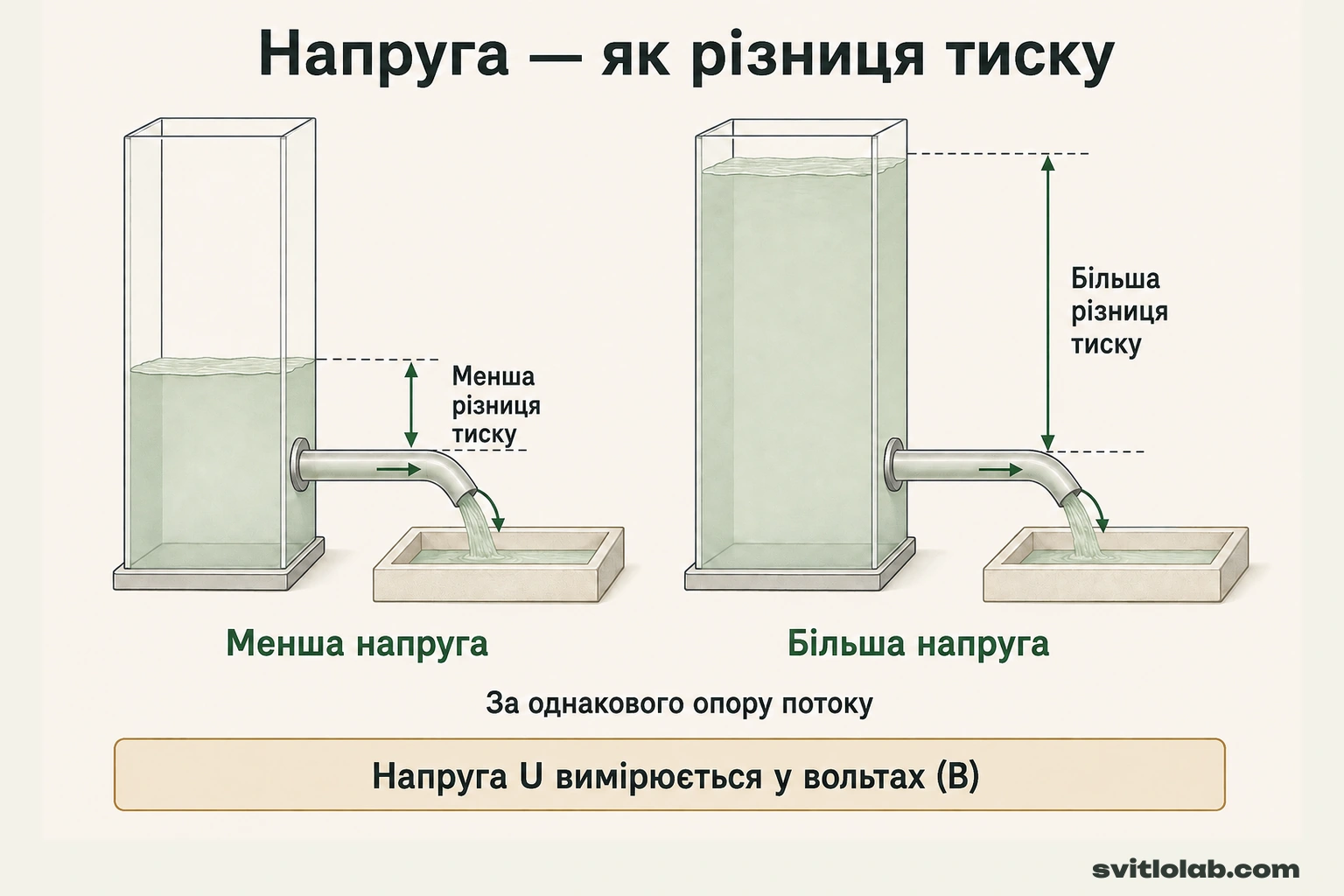

Аналогія з водою
Уявіть два однакові баки з різним рівнем води. Чим більша висота поверхні води над виходом, тим більший напір. За однакового опору потоку це дає більшу витрату води. В електричній аналогії різниці тиску відповідає напруга.
Більша напруга = більша «сила», що жене струм через провід.
Яка напруга буває в реальному житті
| Де зустрічається | Напруга |
|---|---|
| USB зарядка телефону | 5 V |
| Зарядка ноутбука | 19–20 V |
| Акумулятор автомобіля | 12 V |
| Система резервного живлення вдома | 12 V, 24 V або 48 V |
| Побутова розетка в Україні | 230 В номінально |
| Трифазна мережа низької напруги | 400 В між фазами, 230 В фаза–нейтраль |
Важливо. Підключати прилад до неправильної напруги небезпечно. Занадто висока напруга — прилад згорить. Занадто низька — не запрацює або буде працювати погано.
Чому для домашніх систем резервного живлення є 12V, 24V і 48V
Акумулятори мають різні номінальні напруги. Позначення систем 12/24/48 В — класи напруги, а не обов’язково точні робочі значення: наприклад, існують батареї LiFePO4 на 12,8 та 51,2 В. Послідовне з’єднання дозволене лише тоді, коли його підтримує виробник батареї та BMS.
- 12V — маленькі системи: дача, кемпінг, невелике резервне живлення
- 24V — середні системи: будинок, квартира з базовими приладами
- 48V — великі системи: будинок з повним навантаженням, сонячні станції
За однакової потужності вища напруга дає менший струм, а за того самого опору проводки — менші втрати I²R. Переріз кабелю все одно добирають за допустимим струмом, падінням напруги, умовами прокладання, клемами та захистом.
Вольти та безпека
Універсального правила «до 50 В можна торкатися» немає. Ризик залежить від AC чи DC, вологості, стану шкіри, шляху струму через тіло та конструкції джерела. SELV/PELV — це системи захисту з вимогами до ізоляції та відокремлення кіл, а не просто число на батареї. Навіть для малої напруги можуть бути потрібні захист від дотику й додаткові заходи. Schneider Electric: захист за допомогою ELV.
Батарея 12–48 В може віддати великий струм короткого замикання: можливі опіки, розплавлення інструмента, дуга й пожежа. Закривайте клеми, використовуйте передбачені виробником захист і з’єднання; не працюйте з оголеними провідниками під напругою. Монтаж стаціонарної мережі та інверторного вводу доручайте кваліфікованому електрику.
Мережеві 230 В небезпечні для життя. Низька номінальна напруга сама по собі не робить самостійний монтаж безпечним.
Коротко про головне
- Вольт (V) — одиниця напруги, «тиск» для електрики
- Напруга може бути й на розімкненому колі, де струму немає
- Номінал розетки в Україні — 230 В. Дані оператора мережі
- Акумуляторні системи: 12V, 24V або 48V
- Неправильна напруга може пошкодити прилад
