AC vs DC — змінний і постійний струм

В електриці існують два абсолютно різних види струму. Обидва є у вашому будинку, але виконують різні завдання.

Постійний струм (DC — Direct Current)

Постійний струм має один напрямок. Його величина може змінюватися або пульсувати, не змінюючи знака; горизонтальна лінія на графіку — окремий випадок сталого DC.

Де зустрічається DC:

Акумулятори (телефон, автомобіль, LiFePO4)
Сонячні панелі
USB зарядки (на виході)
Більшість електроніки всередині (телефони, ноутбуки, телевізори)

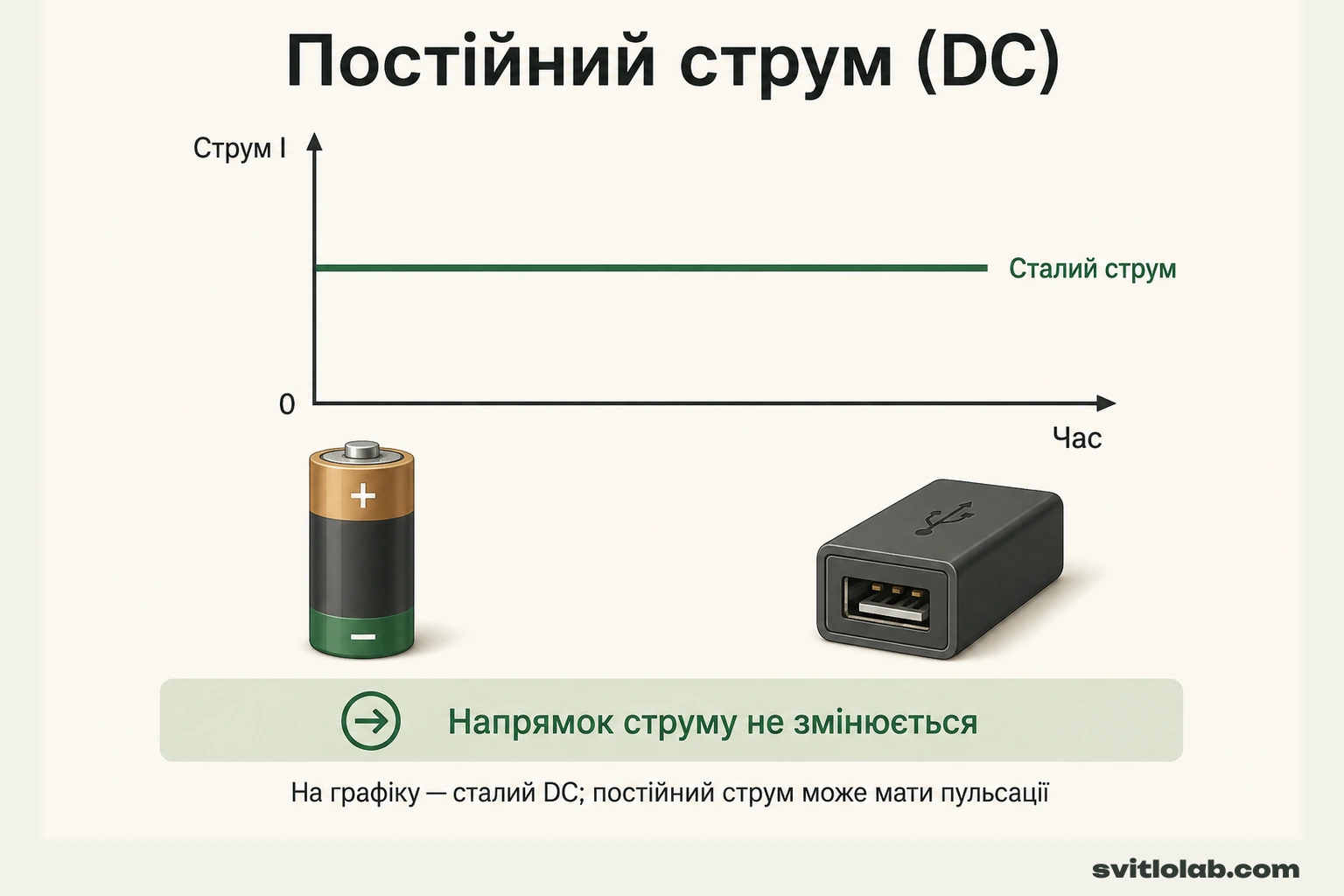

Сталий постійний струм вище нуля; напрямок DC не змінюється, можливі пульсації — Ілюстрація СвітлоЛаб · Відкрити повний розмір (нова вкладка)

Змінний струм (AC — Alternating Current)

Змінний струм періодично змінює напрямок. Частота 50 Гц означає 50 повних періодів за секунду. Один період триває 20 мс; у синусоїдного струму напрямок змінюється кожні півперіоду, тобто кожні 10 мс — 100 змін напрямку за секунду. Пояснення AC/DC в OpenStax.

Умовна аналогія — вода, що рухається в трубі вперед-назад. На графіку знак струму позначає напрямок, а відстань від нульової осі — його миттєву величину.

Де зустрічається AC:

Розетки в будинку (230 В / 50 Гц)
Електромережа
Більшість великих побутових приладів (холодильник, пральна машина, кондиціонер)

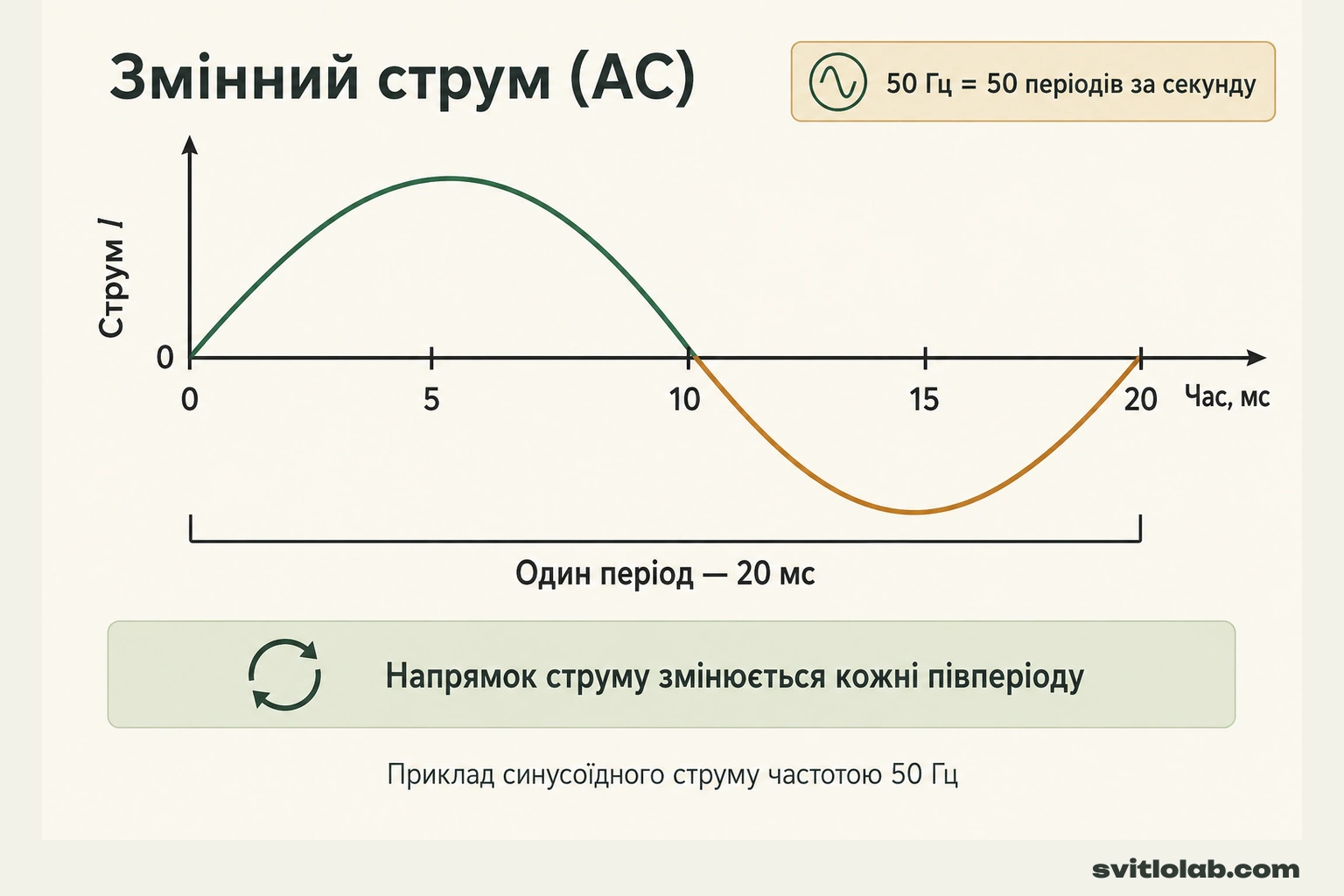

Один синусоїдний період струму 50 Гц за 20 мс зі зміною напрямку кожні півперіоду — Ілюстрація СвітлоЛаб · Відкрити повний розмір (нова вкладка)

Номінал побутової мережі в Україні — 230 В; назва «220 В» зберігається в побуті. Пояснення оператора системи розподілу.

Чому в мережі AC, а не DC?

AC зручний для мереж, оскільки трансформатори дозволяють змінювати рівень напруги. Висока напруга зменшує струм для передавання тієї самої потужності та втрати в проводах. Це не означає, що AC завжди ефективніший: для окремих далеких ліній і міжсистемних зв’язків застосовують також високовольтний DC (HVDC).

Але більшість електроніки всередині працює на DC — тому кожен блок живлення (зарядка, адаптер) перетворює AC → DC.

Інвертор: DC → AC

Акумулятори зберігають енергію хімічно й під час розряджання можуть живити коло постійним струмом. Щоб підключити до них звичайні побутові прилади (розетку 230 В AC) — потрібен інвертор.

Інвертор перетворює постійний струм акумулятора (DC 12/24/48V) на змінний струм розетки (AC 230 В, 50 Гц).

Пристрій	Що робить
Зарядний пристрій	AC → DC (заряджає акумулятор)
Інвертор	DC → AC (живить розетки)
Гібридний інвертор	Поєднує функції інвертора й керування заряджанням; режими залежать від моделі

Чиста та модифікована синусоїда

Коли інвертор генерує AC, це може бути:

Чиста синусоїда (Pure Sine Wave) — вихідна напруга, близька до синусоїдної. Сумісність усе одно залежить від частоти, напруги, потужності, пускового струму та вимог приладу.
Модифікована синусоїда (Modified Sine Wave) — спрощена форма. Дешевша, але деякі прилади (особливо з двигунами та чутлива електроніка) можуть погано працювати або псуватись.

Рекомендація. Для домашнього використання — завжди обирайте інвертор з чистою синусоїдою.

Коротко про головне

DC (постійний) — акумулятори, сонячні панелі, електроніка всередині
AC (змінний) — мережа 230 В, розетки вдома, великі побутові прилади
В Україні мережа: 230 В, 50 Гц
Інвертор перетворює DC акумулятора на AC для розеток
Обирайте інвертор з чистою синусоїдою для дому
