Ви, напевно, чули: «у мене трифазна мережа» або «380 вольт у гаражі». Що це означає, чим це відрізняється від звичайних 230 В і коли це важливо для резервного живлення — розбираємось.
Однофазна мережа — звичайна розетка
Стандартна розетка вдома — це однофазна мережа. Робоча напруга між фазою L і нейтраллю N — 230 В номінально. Захисний провідник PE, де він передбачений, виконує окрему функцію й не замінює нейтраль.
Це те, що ви бачите щодня: розетки, лампи, більшість побутових приладів.
Трифазна мережа — три фази замість однієї

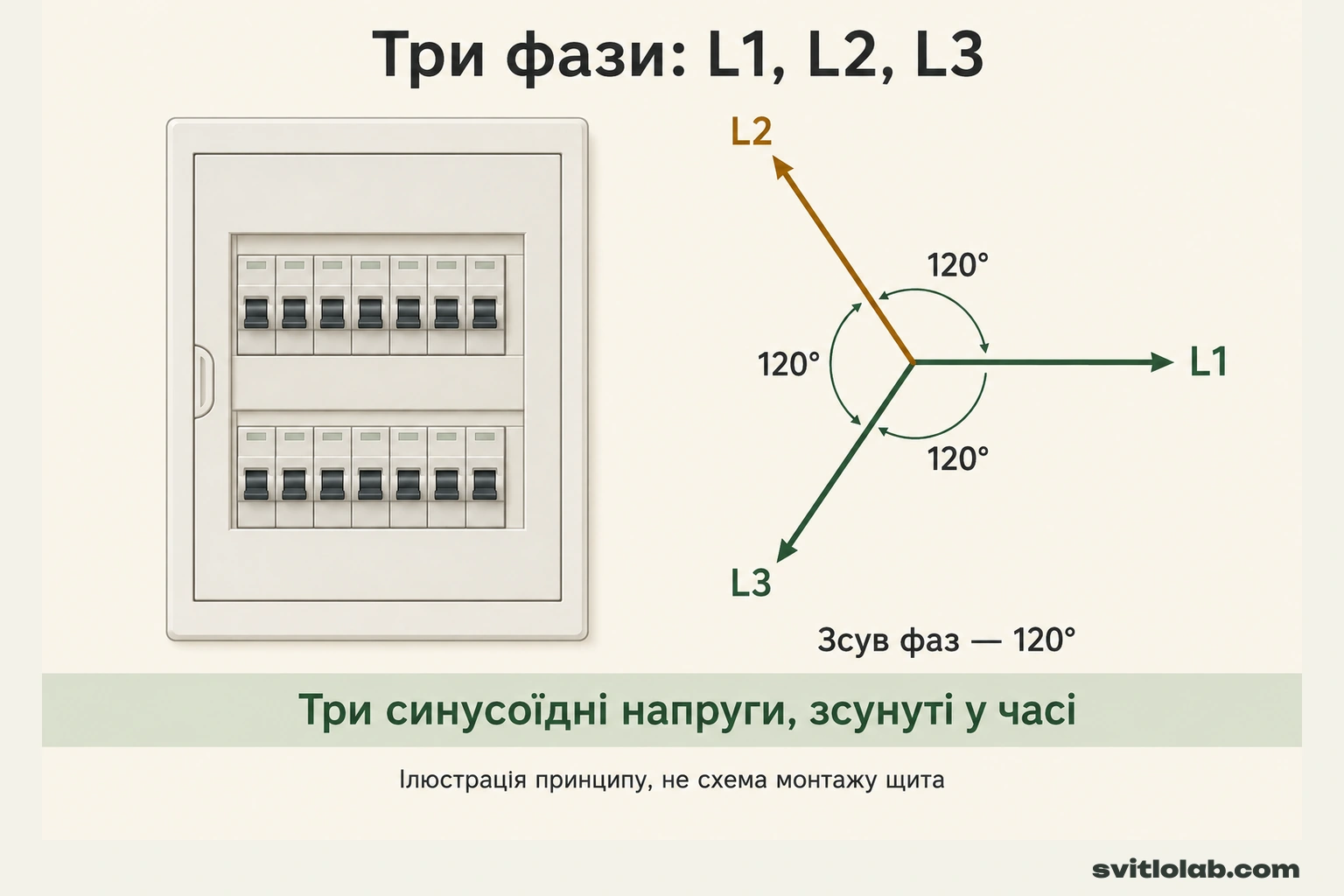

У типовому трифазному вводі будинку є три фазні провідники L1, L2, L3 і нейтраль N; захисний PE розглядають окремо. Номінальна напруга фаза–нейтраль — 230 В, між фазами — 400 В. Фазні напруги зсунуті на 120°. Деякі трифазні навантаження не потребують нейтралі.
Назви «220/380 В» — звичні старі позначення. Для чинного номіналу 230/400 В співвідношення між лінійною та фазною напругою симетричної системи залишається тим самим:
230 В × √3 ≈ 400 ВДе зустрічається трифазна мережа
Трифазне підключення часто зустрічається:
- У під’їзді або на введенні в багатоквартирний будинок
- У приватних будинках із відповідними технічними умовами
- У гаражах, майстернях, комерційних приміщеннях
Однофазна (230 В) зазвичай:
- У звичайних квартирах
- У старих приватних будинках
- На дачах
Як дізнатись? Перевірте договір, технічні умови й маркування вводу разом з електриком. Кількість окремих автоматів у щиті сама по собі не доводить наявності трьох фаз. Не знімайте захисні панелі та не торкайтеся провідників для такої перевірки.
Навіщо потрібна трифазна мережа
Для звичайного побуту — трифазна мережа не обов’язкова. Більшість побутових приладів працюють від 230 В (однофаза).
Трифазна мережа потрібна для:
- Великих електродвигунів (промислове обладнання, потужні верстати)
- Електроопалення великих будинків (3-фазні котли)
- Деяких кондиціонерів (промислові)
- Якщо трифазний ввід передбачено технічними умовами для потрібної потужності
Трифазна мережа і резервне живлення
Якщо у вас трифазне підключення, але більшість приладів — однофазні (230 В), є два варіанти резервного живлення:
Варіант 1: Однофазний інвертор — резервує одну фазу. Достатньо для квартири або будинку з базовим навантаженням.
Варіант 2: Трифазний інвертор — резервує всі три фази одночасно. Потрібен якщо є 3-фазні навантаження (котел, двигуни) або критично рівномірне навантаження.
| Ситуація | Що потрібно |
|---|---|
| Квартира, більшість однофазних приладів | Однофазний інвертор |
| Будинок, але 3-фазний електрокотел | Трифазний інвертор |
| Офіс або виробництво | Трифазний інвертор |
Важливо. Резервування вибраних однофазних кіл можливе за правильно спроєктованого перемикання джерел. Не об’єднуйте фази й не подавайте напругу інвертора назустріч мережі. Схему перемикання, нейтраль, захист і заземлення визначає електрик з урахуванням документації обладнання.
Коротко про головне
- Стандартна розетка — однофазна, 230 В
- Трифазна мережа — три фази, між фазами 400 В
- Більшість квартир і будинків мають однофазну мережу
- Трифазна потрібна для великих двигунів та потужного обладнання
- Для резервного живлення квартири — однофазного інвертора достатньо
Джерело номінальної напруги: оператор системи розподілу — перехід на 230 В.
